| 4A B die Zhuao-het District Shenzhen, China, 518126 bouwen van Industrieterreingushu Xixiang Baoan | info@newbridge.com.cn |
 |
| Plaats van herkomst: | Shenzhen, China |
| Merknaam: | NEWBRIDGE |
| Certificering: | FCC,CE |
| Modelnummer: | Nd-8010HDL |
| Min. bestelaantal: | 1PC |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | de verpakking kan door gevraagde klant worden gedaan, gewoonlijk gebruikt in karton |
| Levertijd: | Volgens quantiy en opslag, 3-4 werkdagen na betaling |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | Volgens de verschillende producten, is de maandelijkse output verschillend |
| model: | ND8010HDL | Signaaltype: | BR-SDI (270Mbps-)/hd-SDI (1.485Gbps) |
|---|---|---|---|
| Bedrijfstemperatuur: | 0°C ~ 60°C/32°F ~ 140°F | Voeding: | 5~24DC |
| Opslagtemperatuur: | -30°C ~ 70°C/-22°F ~158°F | Dimensie: | 110x 48 X25 mm/4,33 x 1,89 x 0,98 duim |
| Markeren: | HDMI aan SDI Convertor,hdmi aan hdsdi convertor |
||

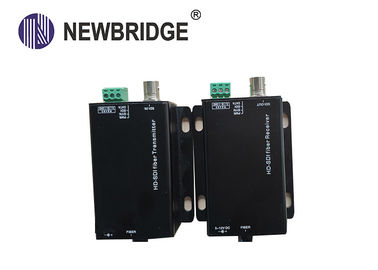

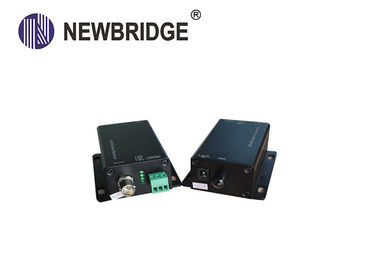

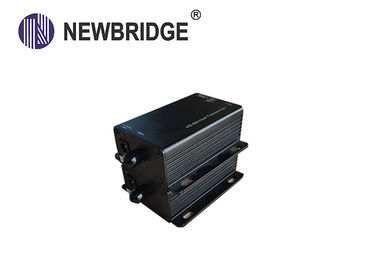

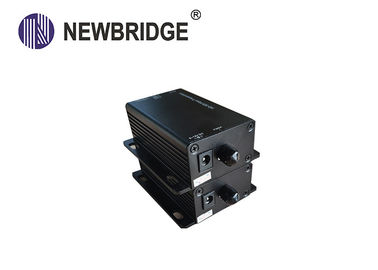

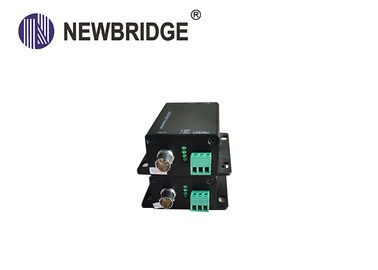

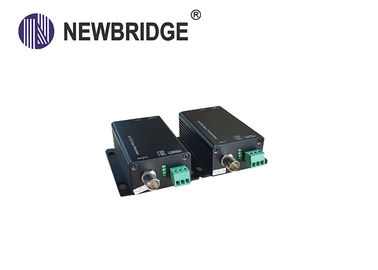

De mini Optische Zendontvanger van de Typehd SDI Convertor met Enige Vezel enige wijze
1. Overzicht
Is de Newbridge®nd8010hdl Optische Zendontvanger hd-SDI een minitype hd-SDI optische zendontvanger. Het is een perfect en economisch transmissieapparaat om video, ingebedde audio hd/hd-SDI en RS485-gegevens via vezeloptisch over te brengen.
De zender wordt gebruikt zoals verzendend eind, wordt de Ontvanger gebruikt zoals ontvangend eind. het steunt aan SMPTE292M, SMPTE259M-norm, evenals (en50083-9) digitaal TV-dvb-ASI signaalformaat.
|
ND8010HDL |
l de Steun1channel video hd-SDI bedde geluidssignaal via vezel in l BR, HD-auto-opsporing, steunde transmissietarief van 270 Mbit/s aan 1.485G bit/s l de Transmissieafstand is van 0km tot 80KM via multimode vezel of enige wijzevezel. l steunt SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps), en dvb-ASI l Steun gebruiksklare functie
|
2.Application diagram
3. Specificaties
| Model | Hd-SDI Optische Zender & ontvanger |
| Hoeveelheid/Type | Enige Wijze, Enige Vezel |
| Max. Afstand | 0m20Km (facultatieve 40km/60km) |
| Schakelaar | FC |
| Golflengte | 1310nm/1550nm |
| Overgebrachte macht | -10dbm~-3dbm |
| Maximum Ontvangende Gevoeligheid | <-34dbm> |
| Signaaltype | BR-SDI (270Mbps-)/hd-SDI (1.485Gbps) |
| Het Formaat van de steuninput |
BR: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz/29.97Hz/30Hz 720p @ 50Hz/59.94Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/3 0Hz |
| Videonorm | SMPTE 292M en SMPTE 259M |
| GEGEVENS comm. methode | RS - Halve 485/- duplex |
| Voeding | 5~24DC |
| Machtsconsumptie | 3~5 Watts |
| Werkende Temperatuur | 0°C ~ 60°C/32°F ~ 140°F |
| Opslagtemperatuur | -30°C ~ 70°C/-22°F ~158°F |
| Relatieve Vochtigheid | 20~90% relatieve vochtigheid (niet-Condensatie) |
| Afmeting | 110x 48 X25 mm/4,33 x 1,89 x 0,98 duim |
| Gewicht | 220g (Tx en Rx) |
4. Ordeinformatie
| Artikelnummer | Beschrijving van product | Eenheid |
| Nd-8010HDL-Tx | Optisch-Zender hd-SDI | PCs |
| Nd-8010HDL-Rx | Optisch-Ontvanger hd-SDI | PCs |
